Фасады

Фасадная съемка – это геодезическая съемка вертикальных поверхностей зданий, сооружений. Проведение фасадной съемки дает полное представление о внешнем архитектурно-планировочном решении здания или сооружения. Результатом фасадной съемки являются графические и цифровые планы фасадов зданий.

Для составления обмерных чертежей фасадов мы применяем различные методы. При выборе метода и оборудования для производства работ учитываются сильные и слабые стороны методов и экономическая целесообразность. В зависимости от особенностей объекта съемки мы используем метод безотражательной тахеометрической съемки, лазерное сканирование или фотограмметрию.


Примеры:

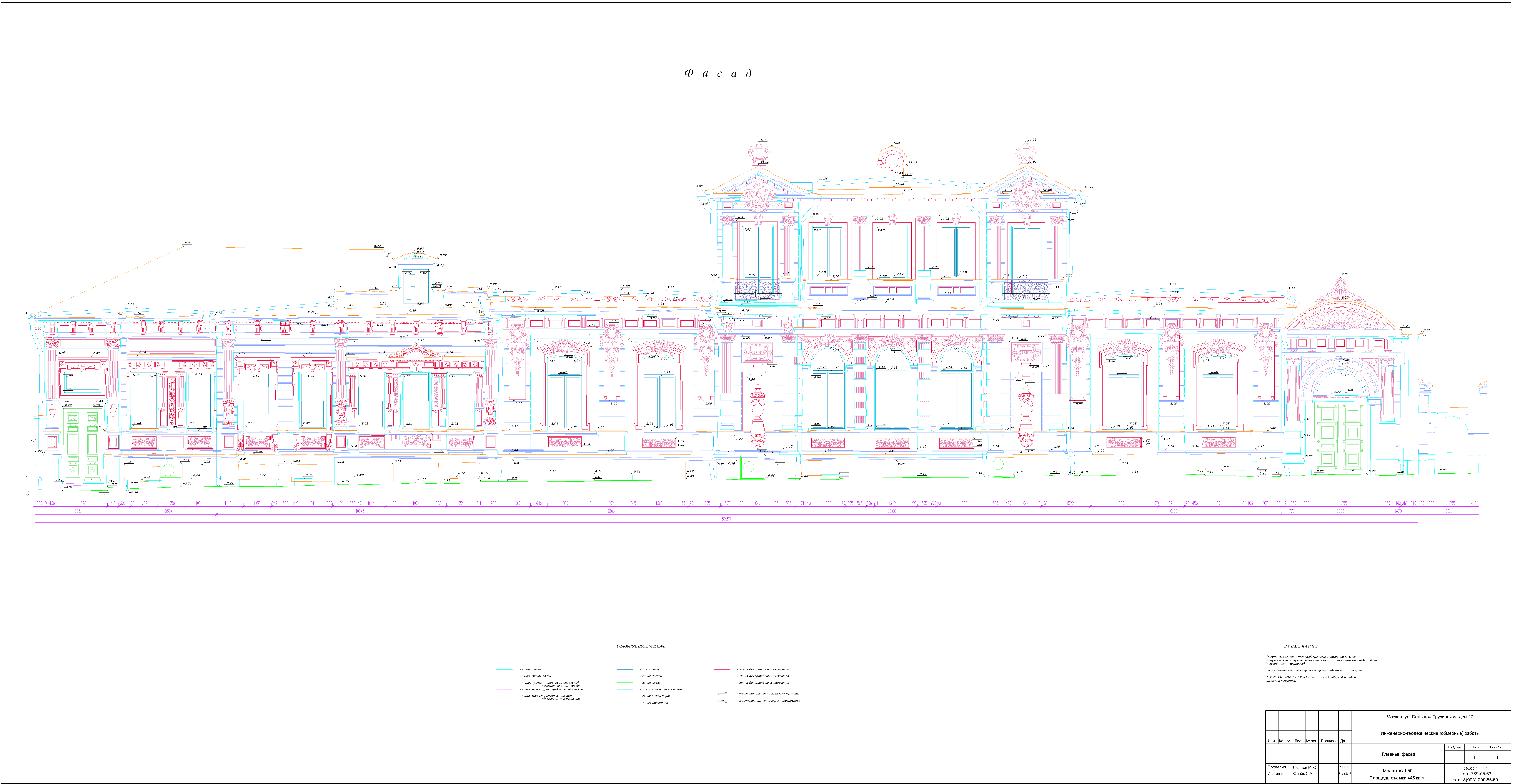

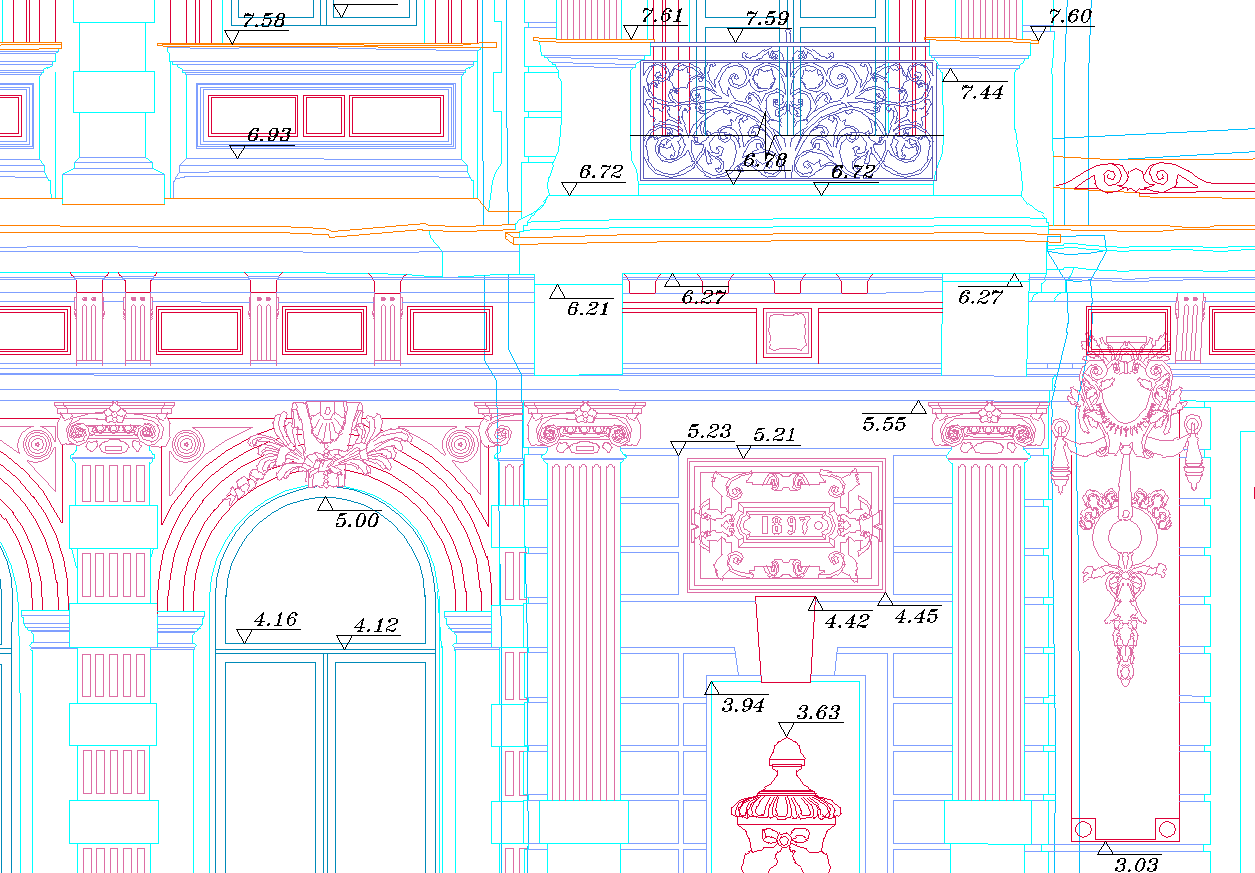

Обмерный чертеж фасада исторического здания

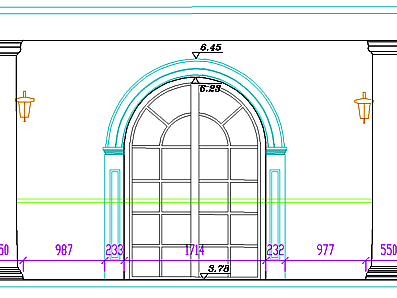

Чертеж фасадов загородного дома

На плане фасадов отображаются все конструктивные элементы, основные элементы архитектурных форм. Выписываются высотные отметки в единой для всего объекта системе высот.

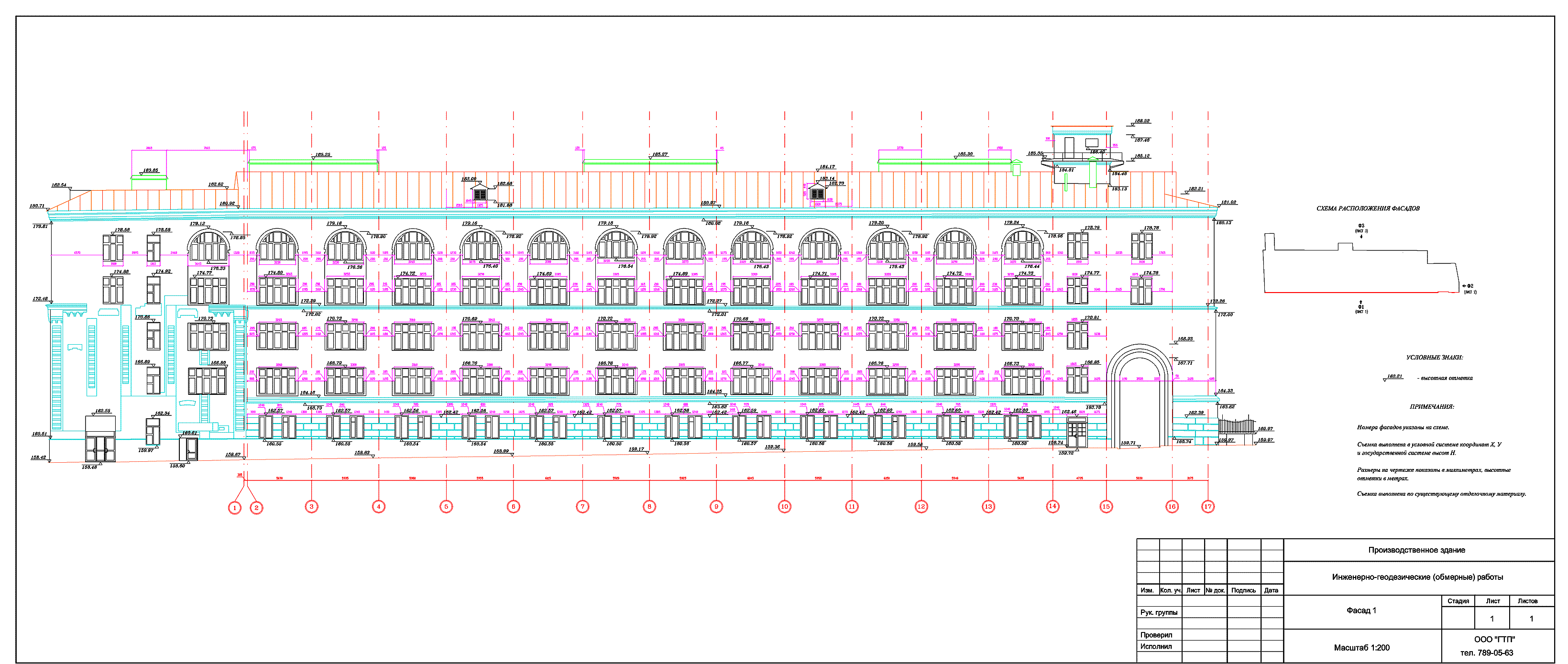

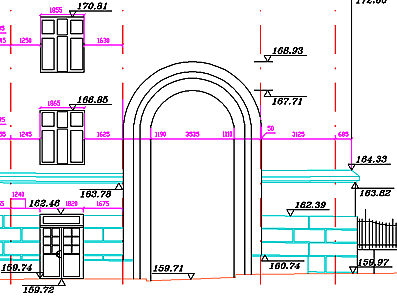

Чертеж фасада промышленного здания

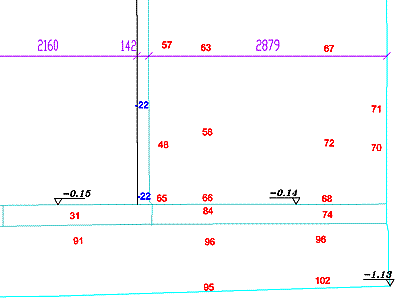

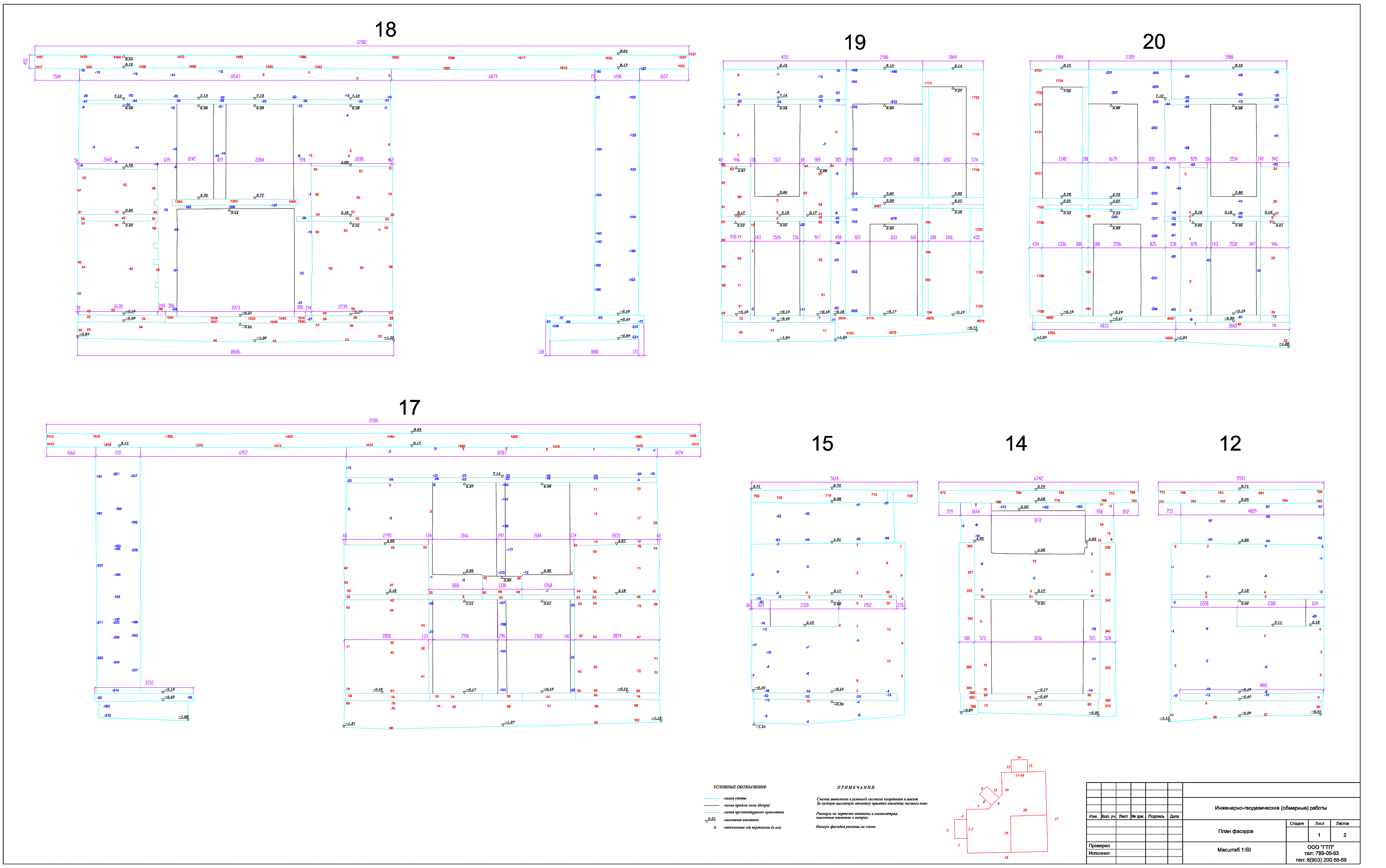

Чертеж фасада с отклонениями от вертикали

По Вашему желанию, план фасада может быть дополнен информацией об отклонении точек фасада от вертикальной плоскости. На примере красным – положительные отклонения, синим отрицательные. Отклонения приведены в миллиметрах.
